Beririklik kuchaytirgich

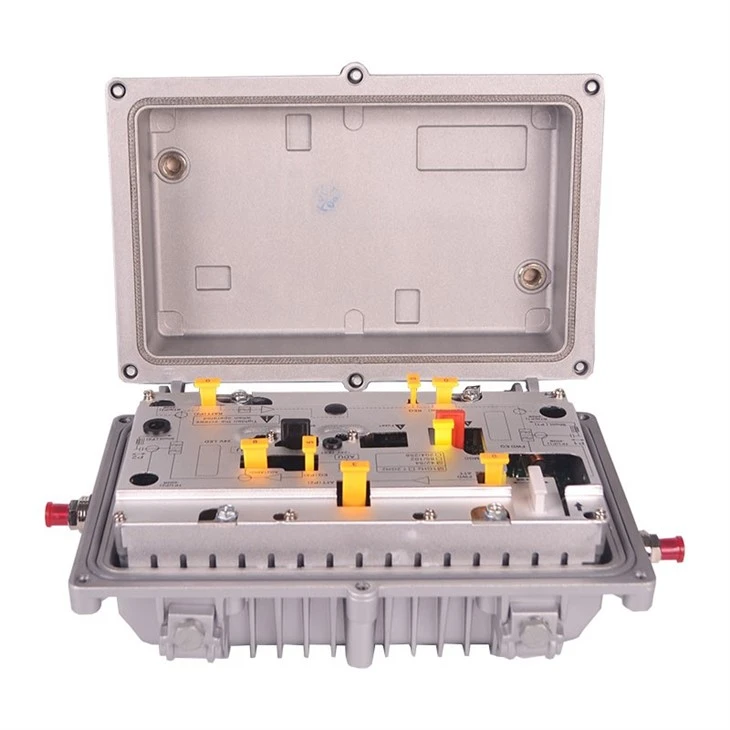

Ml-02-1g catv Berirektsiya kuchaytirgichi



Ml - 02 - bu bitta kirish porti va bitta chiqish porti, 28db dan 41db gacha, 41db dan 28db gacha bo'lgan yagona port. U an'anaviy koxona tarmog'ida magistral kuchaytirgich sifatida ishlatilishi mumkin, shuningdek, u XFC tarmog'ida kuchaytirgichni kengaytirish uchun ishlatilishi mumkin. Uning tank turini qurish texnik xizmat ko'rsatish qulay.



Ml - 02 28DB dan 38/41db gacha bo'lgan ikki bosqichli GAA modulini qabul qiladi, shuning uchun uni keng qo'llanilishi mumkin. ~ 60V ishlaydigan kuchlanish kabel orqali beradi va ishchi kuchlanish 35V ~ 90V., shuning uchun ikkala kirish va chiqish porti keyingi kuchaytirgichni oziqlantirishi mumkin. Ml-02 kelajakda bayirik rejimga moslashishi mumkin.

Ml - 02 RF gibrid va elektr ta'minoti mavjud. Suv ko'rsatkichi alyuminiy quyma korpusi tashqi foydalanish uchun mos keladi. Turli xil tarkibiy qismlar va variantlar turli xil talablarga javob berishi mumkin.



Ml-02 quvvat manbai - bu kavanozning pastki yarmida sobitlangan SMP (almashtirish rejimi). Kirish kuchlanishi ~ 35 ~ 90V va ishchi quvvat o'tkazish qobiliyati 47 ~ 63mgz. Chiqish kuchlanish +24} v. DC chiqish oqimi 1.5a ga etib borishi mumkin.





CATV xususiyatlariSavdoga oid Kuchaytirgich

5-1002MHz, Beriricecial

Chiqish qiyaliklari va ekvalayzerlarni temitaga aylantirilishi aniq attestator, 1DB qadam bosish bilan tuzatish mumkin

Diplexerning chastotasi ko'rsatilishi mumkin

GaAS moduli

35V-90V quvvat manbai

Maksimal haddan tashqari kuchlanish muddati 15a

MTBF>50000 soat



Texnik xususiyatlari

Yo'q	Buyum	Oldinga	Teskari	Izoh
1	Chastota (MHZ)	54/105/258~1002	5~42/87/204	Split chastotasiga ko'ra
2	Yassi (db)	±0.6	±0.5
3	Qaytish yo'qotish	16 dan katta yoki unga teng (FH-750 ms) 14 dan katta yoki teng (751-1002MZ)	16 dan katta yoki teng
4	Nominal daromad	28-38/41	0/20
5	Min to'liq daromad	42 dan katta yoki teng	22 dan katta yoki unga teng
6	Tenglashtirish / analog	3-21/0-12	0-16	1.5DB bosqichma-bosqich, 1DB qadamni o'zgartirdi
7	Amaldagi qiyalik chiqishi	14DB (54m-1002m)	nol
8	Shovqin raqami (DB)	＜8
9	AGC turi	± 3db (keng polosali rejim, chiqish darajasi 0,3 dollarni o'zgartiradi)		Oldinga
10	Oldinga daraja	38DBMV-50dbMV
11	Sinov port darajasini (DB)	-20±1
12	Sinov port chastotasi javob beradi (DB)	±1
13	Ishdagi kuchlanish (V / DC)	+24
14	Hum (db)	66 dan katta yoki teng
15	AC INEPET (V / AC)	~35-90V
16	AC (A / AC)	15		Maksimal doimiy ravishda uzluksiz
17	Darajani sozlash (DB)	0-20		1DB qadam
18	Ulagich	5/8 dyuym 24 - tish ulagichi
19	Kirish / chiqish qarshiligi (Ō)	75
20	C / CSO (DB)	63	-	110 NTSC kanallari + 22 10 DB Past Qamily, 48 dBMV (750mv (750mvs), 14DB qiymati, 10DB (54m-750m)
21	C / CTB (DB)	65	-
22	Ish harorati (%)	-25 daraja -+55 ilmiy darajasi
23	Quvvat iste'moli	25W
24	Saqlash harorati	- 40 daraja -+70 Kasbsiz
25	O'lchov (mm)	320L×200W×100H
26	Og'irligi (kg)	Maks 2kg
27	Qobig'i propuzi	IP67





Oldinga yo'l

Ml-02 oldinga yo'lga bo'linishi mumkin va yo'lni teskari yo'lga qo'yilishi mumkin. Oldinga kiritish Kabel hisobini tenglashtiruvchi (simulator) va qat'iy attenuator mavjud. Kabelni tengli tekshiruvchi (Simulator) EQ diapazon 3 ~ 21db / 12db, 1,5Db / qadam. Ekvalayzer (simulyatori) uzatishni uzatish uchun turli xil chastotani qoplash va kiritish darajasini to'g'rilash uchun ishlatiladi. Attenuator kirish darajasini mos keladigan qiymatga moslashtirish uchun ishlatiladi.

Oldinga yo'lda u ikki - sahnani qabul qiladi va 28 ~ 41bm daromad keltiradi. Tarmoq o'tkazish qobiliyati 54/87/105/258 - 1002mz. U arzon - push - push - pusht yoki GaAS moduli PROP - Minimal bosqichda - - - - - - - - chiqishda yuqori darajadagi bo'shliqni kuchaytiradi. Ikki - oralig'ida modullarni ko'paytirish, modullarni kuchaytirish, attitsiyalar, chastota tuzatish va tenglashtiruvchi vositalar mavjud. Tenglashtirgichlarning o'rnatilishi belgilangan tartib-asoratlar bilan bir xil va uni o'zgartirish bo'yicha o'zgartirish mumkin. Ikki bosqichli modullar o'rtasidagi aylanish, oldinga chiqilgan daromad va RF chiqish qiyaligini sozlash.

Oldindan oldinga hisobga olinadigan - 6DB-ning o'rnatilgan egilovchi va o'zgaruvchan ekvalayzerni tenglashtiradi va kuchaytirgichni uzaytiruvchi ishlab chiqarishni ta'minlaydi.

Kirish va chiqish portlari uchun -20db test portlari mavjud. U yo'naltirilgan maydon rejimini qabul qiladi va tashqi 75 ta yuklanmasdan ishlaydi.



Ryo'ldan o'tgan

MBC {}}}}}}}}}}}}}}}}}}}}}}}}}} ning o'zgarishi 5 milliondan boshlab, turli xil yakuniy chastotadan boshlanadi. Kirish buzlovuatorlari, past - - - - - - - Clplomier moduli va tenglashtiruvchilar ulanish uchun qulaydir. Chiqish porti sobit portlari mavjud va daromadni ko'paytirishni kuchaytirish ASOSETUUOR RATT (foyda) bilan o'rnatiladi. Agar tiklangan signal kuchaytirishni talab qilmasa, foydalanuvchi o'tish rejimini tanlashi mumkin.

Qayta o'zgartiruvchi tutqichni ekzirozering tutashtiruvchi va 0-16db hisobni tenglashtirishni amalga oshirish uchun qat'iy atturuator va tashqi ayirboshlashdan iborat. Qayta tiklangan ekvalayin teskari chiqindilarning kabelining yo'qolishini qoplash uchun ishlatiladi, keyingi kuchaytirgich va dueler-ni qaytardi. Hisobni tenglashtirish talabini qondirish uchun foydalanuvchi req holatiga o'rnatilgan att o'tkazgichlarni ulashi mumkin:

NOvof: Eketchikli tuman paestal dizaynini qabul qildi, teskari tez chastota bilan spetsifikatsiyalashni tasniflaydi. RAQ pestestal turli xil chastota bilan SPni o'zgartirish uchun o'zgartirilishi mumkinliqchastotadanKuchaytirgich.

Ikkala kirish va qayta tiklangan yo'lning chiqish portida -20db test nuqtasi mavjud. Sinov punkti yo'naltiruvchi Couper rejimida, tashqi 75 ta yuksiz ishlaydi.
