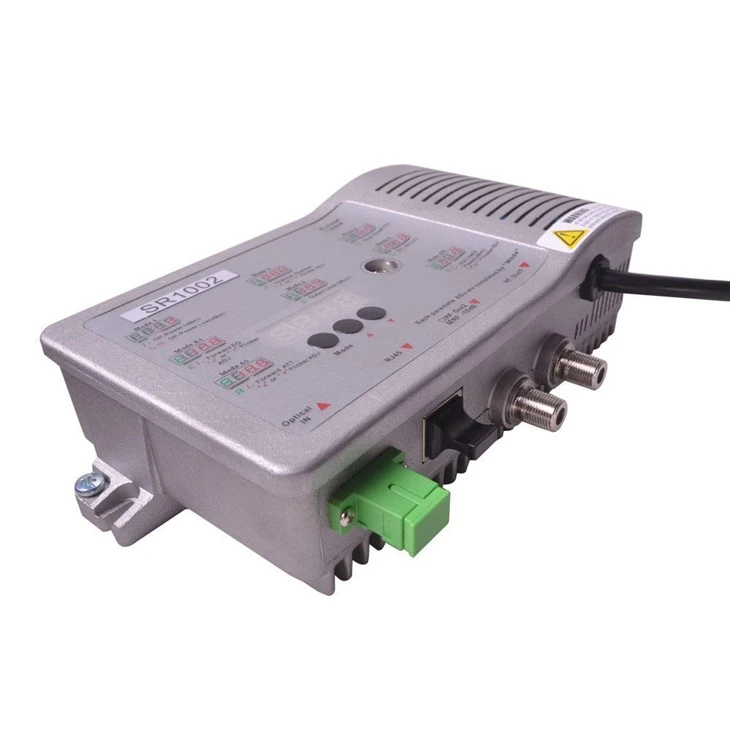

Optik tugun etkazib beruvchisi

Ishlash xususiyatlari

Adopt advanced optical AGC technique, optical AGC control range: +2dBm ~ -9/-8/-7/-6/-5/-4dBm adjustable;

Oldinga olib boriladigan ish chastotasi 1 mingga yaqin, RF kuchaytirgichi Gaas chip yuqori bo'lgan yuqori darajadagi Gaas chip yuqori bo'lgan yuqori ko'rsatkichlarni o'z ichiga oladi;

EQ va ART professional elektr boshqaruv pallasidan foydalanib, boshqaruvni yanada aniqroq, operatsiyani yanada qulayroq qiling;

II sinflar tarmog'ini boshqarishning standart II sinflar tarmog'ini boshqarish, masofaviy tarmoqni boshqarish (ixtiyoriy);

Komporti tuzilmasi bilan qulay o'rnatish, bu FTTB CATV tarmog'ining birinchi tanlov uskunalari;

Quvvatni kam quvvat bilan ta'minlash uchun - qurilishi;

1.

   Texnik parametr

   Buyum	Birlik	Texnik parametrlar
   Optik parametrlar
   Optik kuchni olish	dbu	-9 ~ +2
   Optik AGC diapazoni	dbu	+2 ~ -9 / -8 / -6 / -5 / -4 / -4 / -4 / -4 (sozlanishi)
   Optik qaytarish yo'qotish	db	>45
   To'lqin uzunligi	nm	1100 ~ 1600
   Optik ulagich turi		Sc / APC yoki foydalanuvchi tomonidan ko'rsatilgan
   Tola turi		Bitta rejim
   Havola ishlashi
   C/N	db	51 dan katta yoki unga teng		Note1
   C / CTB	db	60 dan katta yoki teng
   C / cumo	db	60 dan katta yoki teng
   RF parametrlari
   Chastota diapazoni	Mij	45/87 ~862/1003
   Bandda tekislik	db	±0.75
   		FZ110 Chiqish	FP204 chiqishi
   Chiqish darajasi baholash darajasi	dbometr	108 dan katta yoki teng	104 dan katta yoki unga teng
   Maks chiqish darajasi	dbometr	108 dan katta yoki unga teng (-9 ~ +2 @ optik quvvatni qabul qilish)	104 dan katta yoki teng (-9 ~ +2 optik quvvatni qabul qilish)
   		112 dan katta yoki teng (-7 ~ ~ {+2 optik quvvatni qabul qilish)	108 dan katta yoki teng (-7 ~ +2 dbupctik quvvatni qabul qilish)
   Chiqish daromadining yo'qolishi	db	16 dan katta yoki teng
   Chiqish buzilishi	Ω	75
   Elektr boshqaruvi EQ diapazoni	db	0~15
   Elektr boshqaruv attori diapazonlari	dbometr	0~15



   Optik parametrlar
   Optik chiqindi to'lqin uzunlik	nm	1310 ± 10, 1550 ± 10 yoki foydalanuvchi tomonidan belgilangan
   Chiqish optik kuch	mw	1 (yoki foydalanuvchi tomonidan belgilangan)
   Optik ulagich turi		Sc / APC
   RF parametrlari
   Chastota diapazoni	Mij	5 ~ 65 (yoki foydalanuvchi tomonidan ko'rsatilgan)
   Bandda tekislik	db	±1
   Kirish darajasi	dbometr	75 ~ 85 (baholangan kirish darajasi 79)
   Chiqish buzilishi	Ω	75
   NPR dinamik diapazoni	db	15 dan katta yoki teng (NPR dan katta yoki 30 dB ga teng) DFB lazeridan foydalaning	10 dan katta yoki teng (NPR dan katta yoki 30 dB ga teng) FP lazeridan foydalaning
   Umumiy xususiyatlar
   Quvvat kuchlanishi	V	AC (150 ~ 265) v yoki dc 12v
   Ishlash harorati	daraja	-30~60
   Saqlash harorati	daraja	-40~65
   Nisbiy namlik	%	Maksimal 95% hech qanday kondensatsiya yo'q
   Iste'moli	Va	9 dan kam yoki teng
   O'lchov	mm	190(L)* 110(W)* 52(H)
